Sự khác biệt giữa máy lăn tấm ba vòng và bốn cuộn là gì?

Trong thế giới chế tạo kim loạiThì một số máy móc cơ bản để tạo ra các hình dạng hình trụ và hình nón như Máy lăn đĩa . Những công cụ mạnh mẽ này uốn cong các tấm kim loại phẳng thành các đường cong, tạo thành mọi thứ từ các tàu áp lực lớn và tháp tuabin gió đến các yếu tố kiến ​​trúc và đường ống công nghiệp. Khi bắt đầu hành trình chọn đúng thiết bị cho một cửa hàng hoặc dự án, câu hỏi phổ biến và quan trọng nhất được đặt ra là: Bạn nên chọn một máy lăn ba cuộn hoặc bốn cuộn?

Đây là một câu hỏi về một câu hỏi trên toàn cầu, tốt hơn so với người kia. Thay vào đó, nó nói về việc hiểu được sự khác biệt cơ bản trong thiết kế, hoạt động và khả năng của họ để phù hợp với máy phù hợp với các nhu cầu cụ thể của công việc. Sự lựa chọn bản lề về các yếu tố như khối lượng sản xuất, độ chính xác cần thiết, các loại vật liệu, và tất nhiên là ngân sách.

Bài viết này sẽ cung cấp một so sánh chi tiết, không thiên vị của các máy lăn tấm ba vòng và bốn vòng, phá vỡ cơ học, lợi thế, hạn chế và các ứng dụng lý tưởng của chúng để trao quyền cho bạn kiến ​​thức cần thiết để đưa ra quyết định sáng suốt.

Chức năng cốt lõi: Cách hoạt động của Tấm lăn

Ở đơn giản nhất, cuộn tấm liên quan đến biến dạng một cách đàn hồi và nhựa một tấm kim loại xung quanh một trục trung tâm. Máy sử dụng sự kết hợp của lực và các cuộn được định vị chính xác để áp đặt bán kính nhất quán lên phôi. Số lượng cuộn và cấu hình của chúng trực tiếp chỉ ra cách máy xử lý kim loại, đặc biệt là ở đầu và cuối của quá trình uốn.

Máy lăn tấm ba vòng: Đơn giản và sức mạnh

Cấu hình ba vòng là thiết kế cổ điển, được thử nghiệm theo thời gian. Đúng như tên gọi, nó bao gồm ba cuộn: hai cuộn dưới và một cuộn trên.

Có hai loại phụ chính của máy ba cuộn:

Pinch ban đầu (Pinch Roller): Đây là loại phổ biến nhất. Hai cuộn thấp hơn được điều khiển bằng năng lượng và cố định ở vị trí. Cuộn trên di chuyển theo chiều dọc để áp dụng áp suất và chèn ép tấm vào các cuộn dưới. Để bắt đầu uốn cong, tấm kim loại phải được đưa thủ công vào máy cho đến khi nó dừng lại. Cuộn trên giảm xuống, chèn ép tấm và các cuộn phía dưới được điều khiển xoay để kéo vật liệu qua, uốn nó vào cuộn trên.

Loại kim tự tháp: Theo phong cách cũ này, các cuộn được sắp xếp theo hình kim tự tháp. Các cuộn trên cùng được tập trung trên hai cuộn dưới cùng. Cả ba cuộn có thể di chuyển. Trong khi phần lớn được thay thế bởi các thiết kế hiện đại hơn, các máy kim tự tháp được biết đến với khả năng xử lý các tấm rất dày.

Ưu điểm chính của máy ba cuộn:

Đầu tư ban đầu thấp hơn: Nói chung, các máy ba cuộn có một hệ thống cơ học và thủy lực đơn giản hơn, khiến chúng có giá cả phải chăng hơn để mua. Đây là một lợi thế đáng kể cho các cửa hàng fab nhỏ hơn, các công ty khởi nghiệp hoặc hoạt động với mức thấp hơn Ngân sách máy lăn tấm .

Xây dựng mạnh mẽ: Với ít bộ phận chuyển động hơn, chúng thường được xây dựng để cực kỳ gồ ghề và rất phù hợp với Tấm hạng nặng lăn và uốn cong rất Tấm thép dày .

Hoạt động và bảo trì đơn giản hơn: Các hệ thống điều khiển thường ít phức tạp hơn và bảo trì có thể đơn giản hơn do sự sắp xếp ít phức tạp của các thành phần.

Công suất tối đa lớn hơn: Đối với một mức giá nhất định, một máy ba cuộn thường tự hào có công suất độ dày tối đa cao hơn so với máy bốn cuộn.

Hạn chế chính của máy ba cuộn:

Đầu phẳng (yêu cầu uốn trước): Đây là nhược điểm quan trọng nhất. Thiết kế nhúm ban đầu không thể uốn cong các cạnh dẫn đầu và dấu của tấm mà không hoạt động thứ cấp. Các phần phẳng không được xác định này phải là trước khi uốn cong trên phanh báo chí hoặc bằng cách sử dụng chính máy lăn trong một quy trình nhiều bước rườm rà. Điều này thêm thời gian, đòi hỏi kỹ năng vận hành thêm và có thể dẫn đến sự không nhất quán.

Ít độ chính xác hơn: Việc đạt được một xi lanh hoàn hảo với bán kính nhất quán từ cạnh này sang cạnh khác là thách thức và phụ thuộc vào nhà điều hành hơn do vấn đề cuối phẳng.

Hiệu quả thấp hơn: Nhu cầu uốn trước và cho ăn bằng tay làm cho quá trình tổng thể chậm hơn, điều này ít lý tưởng hơn đối với Chế tạo kim loại khối lượng lớn môi trường.

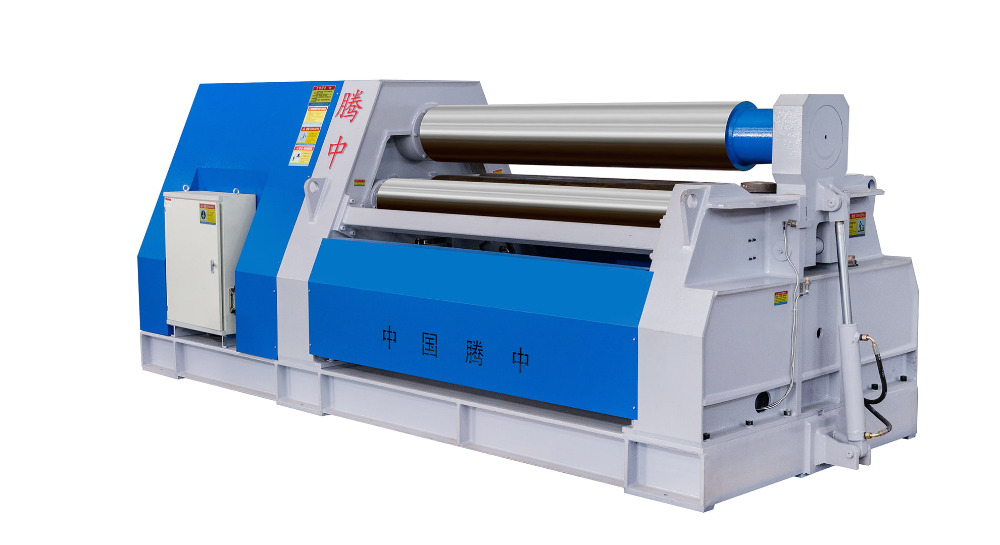

Máy lăn tấm bốn vòng: độ chính xác và hiệu quả

Máy bốn cuộn thêm một cuộn thứ tư quan trọng vào phương trình. Nó thường có hai cuộn dưới và hai cuộn trên. Cấu hình được thiết kế để khắc phục giới hạn chính của thiết kế ba vòng.

Trong một thiết lập bốn vòng tiêu chuẩn:

Cuộn phía sau dưới là cuộn chính điều khiển chính.

Cuộn phía trước dưới và cuộn phía sau phía trên có thể di chuyển theo chiều dọc.

Cuộn phía trước phía trên thường được cố định hoặc có thể xoay vòng.

Lợi thế cách mạng: Loại bỏ các đầu phẳng

Cỗ máy bốn cuộn của thiên tài nằm ở khả năng cầm tấm từ cả trên và dưới trước Quá trình uốn bắt đầu. Ở đây, cách thức hoạt động của nó:

Đang tải: Tấm được chèn giữa các cuộn phía trước phía trước và phía trên phía trên.

Kẹp: Cuộn phía trước phía dưới tăng lên, và cuộn phía sau phía trên giảm xuống, kẹp chặt tấm. Không cần phải đưa tấm vào một điểm dừng phía sau.

Trước uốn cong cạnh hàng đầu: Với tấm được kẹp, cuộn phía trước phía trên xuống để uốn cong trước cạnh đầu của tấm so với cuộn phía sau phía dưới điều khiển chính. Điều này xảy ra tự động, ngay khi bắt đầu chu kỳ.

Lăn: Khi cạnh hàng đầu bị uốn cong, máy tiến hành quá trình lăn đầy đủ. Các cuộn xoay, tạo thành tấm thành một xi lanh.

Đ trước uốn cong cạnh dấu vết: Khi cuộn gần hoàn thành, máy có thể sử dụng cùng một hành động kẹp và uốn để uốn cong cạnh đường mòn trước khi bộ phận được hoàn thành và phát hành.

Quá trình tích hợp này là lý do tại sao các máy bốn cuộn đồng nghĩa với Tấm chính xác lăn Và CNC Bấm uốn .

Ưu điểm chính của máy bốn cuộn:

Không có kết thúc phẳng / uốn cong trước: Lợi ích lớn nhất. Nó hoàn toàn loại bỏ hoạt động trước thứ cấp, tiết kiệm một lượng lớn thời gian và lao động.

Độ chính xác và nhất quán vượt trội: Hành động kẹp cung cấp kiểm soát vượt trội so với phôi, giảm thiểu trượt và đảm bảo một xi lanh đối xứng hoàn hảo với bán kính nhất quán trên toàn bộ chiều dài của nó. Điều này rất quan trọng cho chế tạo xi lanh công nghiệp .

Tăng năng suất và tự động hóa: Quá trình này nhanh hơn, đòi hỏi ít can thiệp thủ công hơn và tích hợp dễ dàng hơn nhiều Hệ thống điều khiển CNC . Điều này làm cho nó lý tưởng cho hình thành kim loại tự động tế bào.

Hoạt động dễ dàng hơn: Mặc dù bản thân máy phức tạp hơn, quá trình lăn thực tế thường đơn giản hơn đối với người vận hành, đòi hỏi ít kỹ năng hơn để đạt được kết quả hoàn hảo. Các tính năng như Máy lăn hình nón Chức năng cũng thường dễ dàng hơn và chính xác hơn trên thiết kế bốn vòng.

An toàn được cải thiện: Người vận hành có ít tương tác hơn với tấm di chuyển, vì nó được kẹp và điều khiển trong suốt quá trình.

Hạn chế chính của máy bốn cuộn:

Chi phí ban đầu cao hơn: Sự phức tạp được thêm vào của cuộn thứ tư, hệ thống ổ đĩa của nó và các điều khiển tinh vi hơn dẫn đến giá mua cao hơn.

Công suất tối đa thấp hơn một chút: Đối với một cỗ máy có kích thước và chi phí vật lý tương tự, bốn cuộn có thể có công suất độ dày tối đa thấp hơn một chút so với máy ba vòng gồ ghề, vì một số sức mạnh được giao dịch cho độ phức tạp và độ chính xác.

Tăng độ phức tạp bảo trì: Với nhiều bộ phận chuyển động hơn và thủy lực và thiết bị điện tử tiên tiến, bảo trì đòi hỏi nhiều kiến ​​thức chuyên môn hơn.

So sánh trực tiếp: Bảng tóm tắt

Lựa chọn đúng cho hoạt động của bạn

Quyết định giữa một máy ba vòng và bốn cuộn cuối cùng đã thu hút được nhu cầu cụ thể của bạn.

Chọn một máy lăn tấm ba cuộn nếu:

Của bạn Kinh doanh chế tạo kim loại là một ngân sách eo hẹp.

Công việc của bạn chủ yếu tập trung vào Tấm đo hạng nặng Trường hợp độ dày cực cao là mối quan tâm chính, không phải là đầu ra khối lượng lớn.

Bạn đã có một phanh báo chí có khả năng có thể xử lý các hoạt động uốn trước.

Các hoạt động sản xuất của bạn ngắn hơn và bạn có thể chịu đựng thêm thời gian cần thiết để uốn trước.

Bạn làm việc trên một loạt các dự án một lần thay vì các hoạt động lặp đi lặp lại, có khối lượng lớn.

Chọn một máy lăn tấm bốn vòng nếu:

Năng suất Và hiệu quả là những ưu tiên hàng đầu của bạn.

Bạn yêu cầu độ chính xác cao và chất lượng nhất quán cho mọi phần, chẳng hạn như trong Sản xuất tàu áp lực hoặc Cuộn ống thương mại .

Bạn muốn giảm chi phí lao động và xử lý thủ công bằng cách tự động hóa quá trình uốn.

Bạn dự định tích hợp máy vào một Chế tạo kim loại CNC Quy trình làm việc.

Khoản đầu tư ban đầu cao hơn có thể được chứng minh bằng lợi tức đầu tư nhanh hơn (ROI) thông qua thông lượng tăng và chi phí lao động thấp hơn.

Phần kết luận

Trong cuộc tranh luận giữa các máy lăn tấm ba vòng và bốn cuộn, không có người chiến thắng hoàn toàn. Máy ba cuộn vẫn là một trụ cột của sức mạnh và khả năng chi trả, một sự phù hợp hoàn hảo cho nhiều cửa hàng việc làm có giá trị mạnh mẽ và có phương tiện để xử lý các kỳ quặc hoạt động của nó. Ngược lại, máy bốn cuộn là một minh chứng cho hiệu quả kỹ thuật hiện đại, được thiết kế để tối đa hóa sản lượng, độ chính xác và lợi nhuận trong môi trường sản xuất đòi hỏi.

Hiểu được sự khác biệt cơ học cốt lõi, đáng chú ý nhất là khả năng kẹp bốn vòng và tự động uốn cong là chìa khóa để đánh giá giá trị của chúng cho Tấm máy móc kim loại nhu cầu. Bằng cách cân nhắc cẩn thận các yêu cầu dự án, khối lượng sản xuất và các thông số tài chính của bạn, bạn có thể chọn máy sẽ thực sự định hình tương lai của khả năng chế tạo của bạn.
