Làm thế nào máy ép đồng bộ trục xoắn thông thường duy trì chính xác độ đồng nhất góc của toàn bộ chiều dài phôi trong quá trình uốn?
các máy ép đồng bộ trục xoắn thông thường duy trì tính nhất quán góc trên toàn bộ chiều dài của phôi thông qua cơ chế đồng bộ hóa trục xoắn của nó. Dưới đây là bảng phân tích cách hệ thống này hoạt động để đạt được các góc uốn nhất quán:
Cơ chế đồng bộ hóa trục xoắn

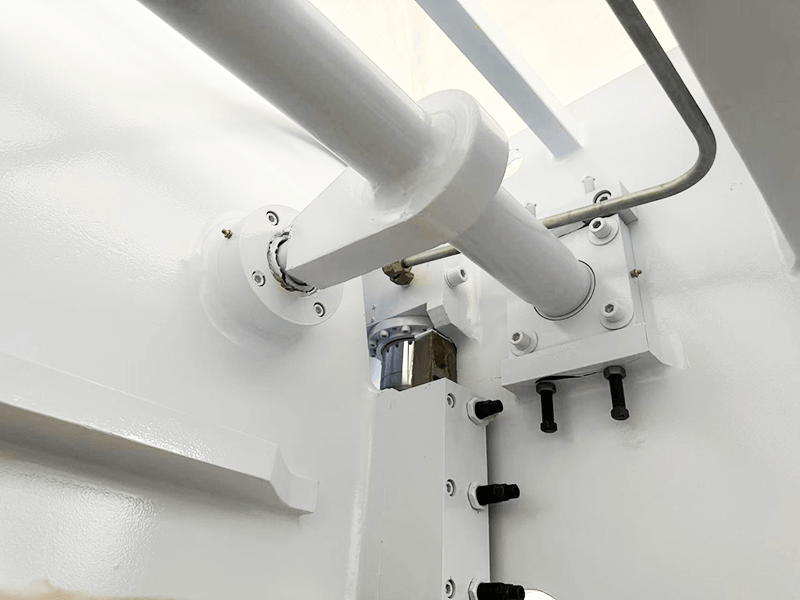

Trục xoắn là một liên kết cơ khí cứng kết nối hai đầu của máy ép phanh, đồng bộ chuyển động của dầm trên (ram) trong quá trình uốn.
Trục này hoạt động giống như một lò xo quay, đảm bảo khi một bên máy chuyển động thì bên kia chuyển động chính xác đồng bộ. Liên kết này ngăn ngừa bất kỳ sự nghiêng hoặc sai lệch từ bên này sang bên kia, điều này rất quan trọng để duy trì áp suất đồng đều dọc theo toàn bộ chiều dài của phôi.
Phân phối lực lượng
Trục xoắn phân bố đều lực do ram tác dụng lên cả hai mặt của máy. Ứng dụng lực đồng đều này có nghĩa là góc uốn vẫn ổn định từ đầu này đến đầu kia của tấm.
Khi khuôn trên ép xuống tấm, trục sẽ chống lại mọi sai lệch tiềm ẩn do dung sai cơ học gây ra, đảm bảo rằng áp suất uốn là như nhau ở cả hai mặt.
Thiết kế cơ chế và độ cứng
Thiết kế cứng nhắc của trục xoắn ngăn chặn bất kỳ sự lệch hoặc xoắn nào trong quá trình uốn, đây là vấn đề thường gặp với các máy không đồng bộ. Độ cứng này rất quan trọng để duy trì độ chính xác góc của chỗ uốn.
Bất kỳ chuyển động hoặc uốn cong nhẹ nào ở một bên của máy đều được bù đắp ngay lập tức bằng trục xoắn, trục này duy trì sự song song của khuôn trên và khuôn dưới trong suốt quá trình uốn.
Hệ thống cân bằng cơ khí
Máy phanh đồng bộ trục xoắn thường có hệ thống cân bằng cơ học để điều chỉnh bất kỳ sự mất cân bằng nhỏ nào có thể dẫn đến sự thay đổi góc. Hệ thống này đảm bảo rằng ngay cả khi có những khác biệt nhỏ về đặc tính vật liệu hoặc độ dày dọc theo chiều dài của tấm thì tính nhất quán của các góc vẫn không bị ảnh hưởng.
Cơ cấu cân bằng hoạt động cùng với trục xoắn để đảm bảo dầm trên hạ xuống đồng đều, duy trì góc uốn mong muốn dọc theo toàn bộ chiều dài của phôi.
Điều chỉnh và hiệu chuẩn thủ công
Những máy này thường cho phép điều chỉnh thủ công để tinh chỉnh các thông số chấn. Người vận hành có thể thực hiện những sửa đổi nhỏ đối với vị trí của khuôn hoặc cài đặt áp suất để tính đến sự thay đổi của vật liệu hoặc độ mòn của máy theo thời gian.
Hiệu chuẩn thường xuyên máy và trục xoắn cũng là một biện pháp tiêu chuẩn để đảm bảo hệ thống duy trì khả năng chính xác trong thời gian hoạt động kéo dài.

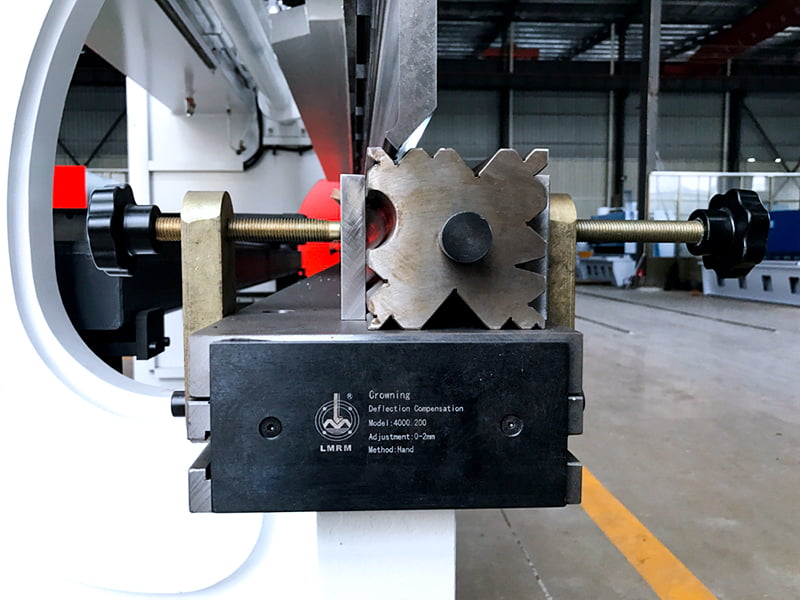

Dụng cụ nhất quán và căn chỉnh khuôn
Căn chỉnh chính xác của khuôn trên và khuôn dưới là rất quan trọng để duy trì tính nhất quán của góc. Thiết kế của máy phanh đồng bộ trục xoắn thông thường đảm bảo rằng các khuôn được căn chỉnh hoàn hảo, giảm nguy cơ biến đổi góc.
Việc sử dụng dụng cụ nhất quán, chất lượng cao phù hợp chính xác với thiết lập khuôn cũng góp phần tạo ra các góc uốn đồng đều trên toàn bộ phôi.
Ưu điểm chính: Đơn giản và đáng tin cậy
Một trong những lợi ích chính của việc sử dụng hệ thống đồng bộ trục xoắn là tính đơn giản về mặt cơ học của nó. Không giống như các hệ thống thủy lực hoặc CNC phức tạp dựa vào cảm biến và điều khiển tự động, trục xoắn cung cấp giải pháp đơn giản và đáng tin cậy để duy trì các góc uốn ổn định, giúp dễ dàng vận hành và bảo trì.
Hạn chế:
Mặc dù có những ưu điểm nhưng hệ thống này cũng có những hạn chế khi so sánh với các máy điều khiển bằng CNC. Nó ít có khả năng xử lý các khúc cua phức tạp hoặc bù đắp cho sự khác biệt về tính chất vật liệu trong thời gian thực.
Việc điều chỉnh thủ công và sự phụ thuộc vào các liên kết cơ học có nghĩa là mặc dù nó hiệu quả đối với các tác vụ đơn giản hơn nhưng việc đạt được độ chính xác cực cao có thể gặp khó khăn nếu không có sự can thiệp của người vận hành.
các máy ép đồng bộ trục xoắn thông thường sử dụng trục xoắn để đồng bộ hóa chuyển động của cả hai đầu của ram, đảm bảo phân bổ lực đều và ổn định cơ học. Điều này dẫn đến khả năng uốn góc nhất quán trên toàn bộ chiều dài của phôi, khiến nó phù hợp với các nguyên công uốn đơn giản khi cần có sự đồng bộ hóa chính xác.
