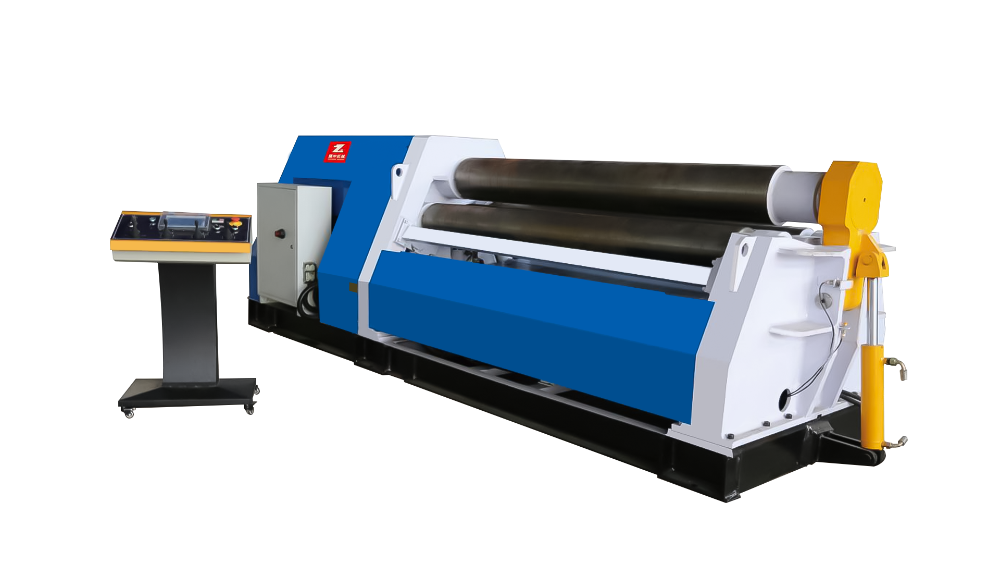

Làm thế nào để một máy lăn tấm bốn vòng nhỏ CNC hoàn thành việc cuộn các bộ phận hình đặc biệt?

Dưới đây, chúng tôi sẽ cho bạn thấy quá trình lăn của hình chữ L một lần hình thành Máy lăn đĩa với vật liệu thép không gỉ dày 2 mm tùy chỉnh và chiều rộng 1 mét.

1. Chuẩn bị: Đầu tiên, cắt tấm thép không gỉ dày 2 mm đến kích thước thích hợp và đảm bảo rằng bề mặt của tấm phẳng và không có khuyết điểm rõ ràng. Sau đó, theo các yêu cầu kích thước và độ cong của các bộ phận hình đặc biệt hình chữ L, nhập các tham số lập trình tương ứng trong hệ thống CNC.

2. Định vị tấm và kẹp: Đặt một đầu của tấm thép không gỉ cắt vào các con lăn trên và dưới, thiết bị bắt đầu chạy, và các con lăn trên và dưới kẹp tấm. Tại thời điểm này, trục con lăn bên phải tăng lên để đóng vai trò định vị, con lăn quay cho đến khi tấm hỗ trợ con lăn bên phải, và sau đó các con lăn bên phải đặt lại và con lăn đảo ngược để trở về điểm không để hoàn thành hiệu chuẩn không các tấm.

3. Hoạt động uốn trước: Con lăn được xoay vào vị trí mà vòng cung cần được cuộn và con lăn bên trái tăng lên để uốn trước. Trong quá trình uốn trước, con lăn bên trái áp dụng áp lực thích hợp để làm cho tấm bắt đầu uốn cong ban đầu với góc uốn đầu tiên gần với hình chữ L. Sau khi kết thúc trước khi hoàn thành, con lăn bên trái được đặt lại.

4. Cuộn vòng cung đầu tiên: Con lăn bên phải tăng lên vị trí uốn trước, và sau đó là con lăn đếm và con lăn bên phải xoay cùng một lúc, điều khiển tấm để uốn, dần dần hình thành góc uốn đầu tiên của hình chữ L, và con lăn bên phải được đặt lại sau khi lăn vào một hình bán nguyệt.

5. Cuộn vòng cung thứ hai: Con lăn truy cập tiếp tục quay đến vị trí mà vòng cung thứ hai cần được cuộn, và con lăn bên trái lại tăng lên và hợp tác với con lăn đếm để thực hiện hoạt động cuộn vòng cung thứ hai, để tấm tấm Hình thành góc uốn thứ hai của hình chữ L, do đó hoàn thành việc cuộn phần đặc biệt hình chữ L.

6. Lấy phôi ra: Sau khi hoàn thành việc lăn, con lăn truy cập quay về điểm 0, con lăn dưới của con lăn truy cập giảm xuống, và sau đó phần hình chữ L có hình chữ L được lấy ra cẩn thận.
