4 Máy lăn con lăn: Giới thiệu toàn diện

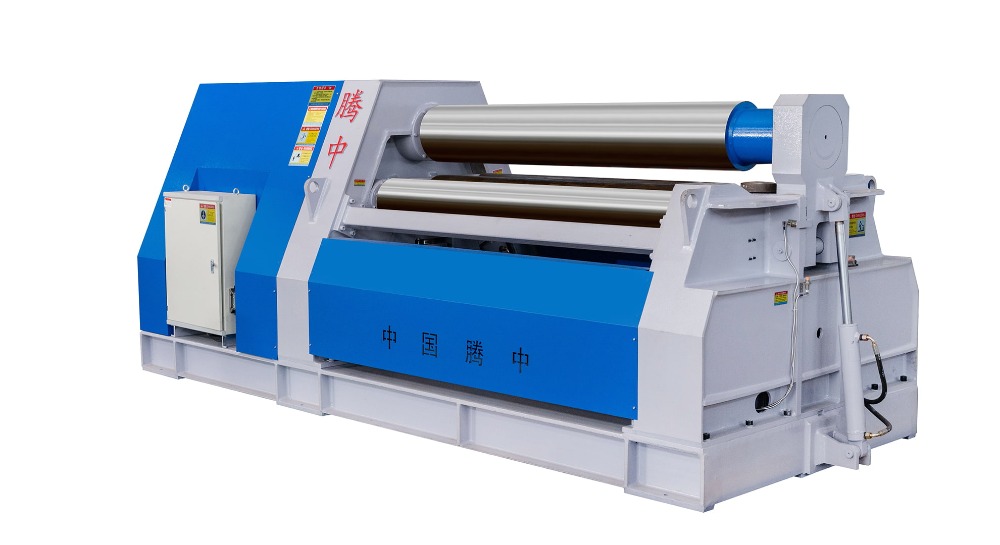

MỘT 4 máy cuộn cuộn , còn được gọi là máy uốn bốn tấm, là một công cụ công nghiệp chuyên dụng được thiết kế để uốn cong hoặc cuộn các tấm kim loại thành các hình dạng khác nhau, chủ yếu là các dạng hình trụ hoặc hình nón. Nó hoạt động theo các nguyên tắc cơ bản của biến dạng vật liệu và thao tác cơ học, làm cho nó trở thành một tài sản không thể thiếu trong nhiều quy trình sản xuất và chế tạo.

Cấu trúc

Máy cuộn bốn - chủ yếu bao gồm các phần chính sau:

Xi lanh định vị thủy lực: Chịu trách nhiệm kiểm soát chính xác sự di chuyển và định vị của các thành phần nhất định, đảm bảo điều chỉnh chính xác trong quá trình lăn.

Bảng điều khiển: đóng vai trò là giao diện toán tử, cho phép đầu vào của các tham số như độ dày tấm, chiều rộng và bán kính uốn mong muốn. Nó cũng theo dõi và kiểm soát hoạt động tổng thể của máy.

Cuộn trên cùng: Trong hầu hết các trường hợp, cuộn trên là cuộn ổ đĩa chính. Nó cung cấp lực chính để điều khiển tấm kim loại qua máy. Trong một số mô hình, nó vẫn được cố định ở vị trí, trong khi ở các mô hình khác, nó có thể được điều chỉnh theo chiều dọc hoặc chiều ngang cho các hoạt động uốn phức tạp hơn.

Rolls bên: Đây là hai cuộn nhỏ hơn nằm ở hai bên của máy. Họ đóng một vai trò quan trọng trong việc áp dụng áp lực bên vào tấm, cho phép tạo ra các hình dạng cong. Các cuộn bên có thể được điều chỉnh theo chiều cao và vị trí để kiểm soát độ cong của tấm cuộn.

Cuộn dưới cùng: Hai cuộn dưới cùng lớn hơn hỗ trợ trọng lượng của tấm kim loại và hoạt động song song với cuộn trên cùng để lái tấm qua máy. Họ cũng đóng góp vào sự liên kết ban đầu của tấm trước khi quá trình uốn bắt đầu.

Khung máy: Khung chắc chắn cung cấp hỗ trợ cấu trúc cho tất cả các thành phần của máy cuộn bốn. Nó thường được làm bằng thép cường độ cao để chịu được các lực được tạo ra trong quá trình lăn.

Nguyên tắc làm việc

Chuẩn bị: Trước khi bắt đầu quá trình lăn, người vận hành máy phải đảm bảo rằng tấm kim loại sạch sẽ, không có bất kỳ mảnh vụn hoặc chất gây ô nhiễm nào có thể ảnh hưởng đến chất lượng của uốn cong. Tấm sau đó được căn chỉnh và định vị đúng giữa các cuộn dưới cùng và trên cùng. Người vận hành cũng đặt các tham số máy, chẳng hạn như độ dày tấm, chiều rộng và bán kính uốn mong muốn, theo thông số kỹ thuật của sản phẩm cuối cùng.

Định vị ban đầu: Các cuộn dưới cùng của máy được điều chỉnh để hỗ trợ trọng lượng của tấm đều. Hỗ trợ ban đầu này là rất quan trọng để đảm bảo rằng tấm di chuyển trơn tru qua máy trong quá trình lăn. Các cuộn trên cùng được nâng lên vị trí trên cùng của chúng, tạo ra một khoảng cách đủ lớn để cho phép dễ dàng chèn tấm kim loại.

Chèn: Tấm kim loại được chèn cẩn thận giữa các cuộn dưới và trên qua khoảng cách nhập của máy. Người vận hành phải rất cẩn thận để đảm bảo rằng tấm được tập trung và căn chỉnh hoàn hảo với các cuộn. Bất kỳ sự sai lệch nào ở giai đoạn này đều có thể dẫn đến việc uốn cong hoặc khuyết tật không đồng đều trong sản phẩm cuối cùng.

Điều chỉnh: Khi tấm ở vị trí, toán tử điều chỉnh các vị trí của các cuộn dưới và trên cùng để phù hợp với bán kính uốn và độ cong mong muốn. Điều chỉnh này là một bước quan trọng trong việc đạt được bán kính uốn chính xác mà không gây ra biến dạng hoặc biến dạng quá mức trên tấm. Điều chỉnh chính xác thường được thực hiện bằng cách sử dụng bảng điều khiển, cho phép điều chỉnh các vị trí cuộn.

Cắt uốn: Với các cuộn được điều chỉnh đúng cách, các hệ thống thủy lực hoặc cơ học của máy được tham gia. Các cuộn dưới cùng bắt đầu xoay, lái tấm về phía trước. Đồng thời, các cuộn trên cùng áp dụng áp suất xuống trên tấm. Khi tấm di chuyển qua các cuộn, nó trải qua biến dạng dẻo, dần dần uốn cong xung quanh các cuộn dưới cùng để có hình dạng cong mong muốn.

Uốn tiến bộ: Trong nhiều trường hợp, quá trình uốn không được hoàn thành trong một lần vượt qua. Khi tấm tiếp tục di chuyển qua các cuộn, người vận hành có thể cần phải điều chỉnh thêm cho các vị trí cuộn trên và dưới cùng để đạt được độ cong và hình dạng chính xác cần thiết. Cách tiếp cận uốn tiến bộ này, thường liên quan đến nhiều đường chuyền, giúp đảm bảo độ chính xác và giảm thiểu căng thẳng trên tấm, dẫn đến một sản phẩm cuối cùng chất lượng cao hơn.

Thoát và loại bỏ: Một khi tấm đã đi qua tất cả các cuộn và đạt được hình dạng mong muốn, nó thoát ra khỏi máy ở đầu kia. Người vận hành cẩn thận loại bỏ tấm uốn cong khỏi máy và quá trình lăn hoàn tất. Tấm bị loại bỏ sau đó đã sẵn sàng để xử lý hoặc lắp ráp thêm, tùy thuộc vào các yêu cầu sản xuất cụ thể.

Quy trình vận hành

Thiết lập máy: Trước khi sử dụng máy cuộn bốn, điều cần thiết là đảm bảo rằng máy được lắp ráp và hiệu chỉnh đúng cách. Điều này bao gồm kiểm tra các hệ thống thủy lực hoặc cơ học cho bất kỳ rò rỉ, trục trặc hoặc dấu hiệu hao mòn. Các cơ chế an toàn, chẳng hạn như các nút dừng khẩn cấp và bảo vệ, cũng nên được kiểm tra để đảm bảo chúng hoạt động. Ngoài ra, sự sắp xếp cuộn phải được xác minh để đảm bảo kết quả uốn chính xác.

Chuẩn bị tấm: Tấm kim loại được cuộn phải được làm sạch hoàn toàn để loại bỏ bất kỳ bụi bẩn, rỉ sét hoặc các chất gây ô nhiễm khác. Nó cũng nên được kiểm tra kích thước thích hợp và bất kỳ khiếm khuyết tiềm năng. Tấm sau đó được định vị chính xác để uốn cong, có tính đến định hướng và căn chỉnh mong muốn với các cuộn của máy.

Điều chỉnh cuộn: Dựa trên bán kính uốn cong mong muốn và độ cong, toán tử điều chỉnh các vị trí của các cuộn dưới và trên cùng. Điều chỉnh này có thể liên quan đến việc sử dụng các điều khiển thủ công hoặc dựa vào hệ thống được điều khiển của máy tính của máy. Nhà điều hành nên tham khảo hướng dẫn hoặc hướng dẫn của máy cho các quy trình điều chỉnh cụ thể, vì các mô hình khác nhau có thể có cơ chế điều chỉnh hơi khác nhau.

Chèn tấm: Tấm được chèn cẩn thận vào khoảng cách nhập của máy, đảm bảo rằng nó được tập trung và căn chỉnh như mô tả trong phần nguyên tắc làm việc. Bất kỳ sự sai lệch nào ở giai đoạn này đều có thể dẫn đến việc uốn cong không đều hoặc các vấn đề chất lượng khác.

Quá trình uốn: Các hệ thống thủy lực hoặc cơ học của máy được kích hoạt để bắt đầu quá trình uốn. Người vận hành theo dõi chặt chẽ tiến trình của uốn, quan sát tấm khi nó di chuyển qua các cuộn. Trong quá trình này, các điều chỉnh cho các vị trí cuộn có thể là cần thiết để đạt được sự uốn cong mong muốn.

Uốn tiến bộ: Nếu cần có nhiều đường chuyền để đạt được hình dạng mong muốn, người vận hành thực hiện các đường chuyền này, điều chỉnh vị trí của cuộn giữa mỗi lần vượt qua. Bước này - theo cách tiếp cận bước này cho phép một quá trình uốn được kiểm soát và chính xác hơn.

Thoát và loại bỏ: Sau khi tấm đã được uốn cong theo hình dạng mong muốn, nó được phép thoát khỏi máy. Người vận hành cẩn thận loại bỏ tấm uốn cong và kiểm tra nó cho bất kỳ dấu hiệu nào của các khuyết tật, chẳng hạn như uốn cong không đều, vết nứt hoặc các khiếm khuyết khác. Nếu cần thiết, tấm có thể bị xử lý thêm hoặc cuộn lại để khắc phục bất kỳ vấn đề nào.

Bảo trì máy: Sau khi quá trình uốn hoàn tất, bảo trì thường xuyên trên máy là điều cần thiết. Điều này bao gồm làm sạch máy để loại bỏ bất kỳ vỏ kim loại hoặc mảnh vụn có thể tích lũy được trong quá trình lăn. Các bộ phận chuyển động, chẳng hạn như cuộn và xi lanh thủy lực, nên được bôi trơn để giảm ma sát và hao mòn. Bất kỳ dấu hiệu hao mòn hoặc hư hỏng, chẳng hạn như vòng bi bị mòn hoặc rò rỉ ống thủy lực, nên được giải quyết kịp thời để đảm bảo hoạt động liên tục của máy.

Lợi thế

Giảm trước khi lăn: Trong một máy cuộn bốn, vật liệu được chèn ép giữa hai cuộn trung tâm, điều này làm giảm đáng kể sự cần thiết của việc cuộn trước. Điều này không chỉ tiết kiệm thời gian mà còn cải thiện hiệu quả chung của quá trình lăn.

Đơn - vượt qua hoạt động: Nhiều máy cuộn bốn - có khả năng thực hiện nhiều hoạt động, bao gồm bình phương, pre -roll, lăn và đóng trước, tất cả trong một lần vượt qua. Quá trình hợp lý này đơn giản hóa quy trình sản xuất và tăng năng suất.

Cho ăn bằng tấm ngang: Nhờ sự hỗ trợ của cuộn dưới và cuộn bên, tấm có thể được đưa vào máy theo chiều ngang. Phương pháp cho ăn ngang này thuận tiện và ổn định hơn, đặc biệt là đối với các tấm lớn hơn và nặng hơn.

Tấm bình phương: Vị trí của cuộn bên cho phép bình phương dễ dàng của tấm. Điều này đảm bảo rằng tấm được căn chỉnh đúng cách trước khi quá trình lăn bắt đầu, dẫn đến kết quả uốn chính xác và nhất quán hơn.

Yêu cầu không gian máy giảm: Vì bình phương và lăn thường có thể được thực hiện trong một bước duy nhất, không gian cần thiết xung quanh máy bị giảm. Điều này đặc biệt có lợi trong các cơ sở sản xuất nơi không gian có thể bị hạn chế.

Độ chính xác cao và độ tròn: Máy cuộn bốn, đặc biệt là những máy có hệ thống điều khiển nâng cao, có thể đạt được mức độ chính xác và độ tròn cao trong các sản phẩm cuộn. Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng mà cần có dung sai chặt chẽ, chẳng hạn như trong các ngành công nghiệp hàng không vũ trụ và ô tô.

Tính linh hoạt: Những máy này có thể xử lý một loạt các độ dày, chiều rộng và vật liệu của tấm, làm cho chúng rất linh hoạt. Chúng có thể được sử dụng để cuộn các hình dạng khác nhau, bao gồm xi lanh, hình nón và vòng cung, để đáp ứng các nhu cầu khác nhau của các quy trình sản xuất khác nhau.

Các tính năng tự động: Một số máy cuộn bốn hiện đại được trang bị các chức năng liên kết tự động và kẹp. Các tính năng này đảm bảo rằng tấm vẫn ở vị trí trong quá trình lăn, ngăn không cho nó trượt hoặc chạy, điều này giúp cải thiện hơn nữa chất lượng của sản phẩm hoàn chỉnh.

Các tính năng an toàn: Nhiều máy cuộn bốn - được thiết kế với các tính năng an toàn như các chức năng chống quá tải và bảo vệ thủy lực. Các tính năng này giúp bảo vệ máy khỏi thiệt hại do tải trọng quá mức và cũng bảo vệ người vận hành khỏi các vụ tai nạn tiềm ẩn.

Đường kính cuộn nhỏ: Máy uốn cong bốn - có khả năng cuộn xi lanh với đường kính tương đối nhỏ. Trong một số trường hợp, chúng có thể cuộn các xi lanh nhỏ hơn 1,1 lần đường kính của con lăn trên, cung cấp sự linh hoạt hơn trong sản xuất các thành phần đường kính nhỏ.

Ứng dụng

Máy cuộn bốn - tìm thấy các ứng dụng rộng rãi trong một loạt các ngành công nghiệp:

Sản xuất tàu áp suất: Trong việc sản xuất các bình áp lực, chẳng hạn như nồi hơi và bể chứa, máy cuộn bốn được sử dụng để tạo thành các phần hình trụ và hình nón của các tàu. Độ chính xác cao và khả năng xử lý các tấm dày làm cho chúng tốt - phù hợp cho ứng dụng quan trọng này.

Chế tạo cấu trúc thép: Để chế tạo các cấu trúc thép, chẳng hạn như các cấu trúc được sử dụng trong các tòa nhà, cầu và các cơ sở công nghiệp, máy lăn bốn cuộn được sử dụng để uốn cong và định hình các tấm thép thành các thành phần khác nhau. Tính linh hoạt của các máy này cho phép tạo ra các hình dạng phức tạp cần thiết trong các cấu trúc thép hiện đại.

Ngành công nghiệp ô tô: Trong lĩnh vực ô tô, máy lăn bốn cuộn được sử dụng để sản xuất các bộ phận như ống xả, bình nhiên liệu và bảng điều khiển cơ thể. Khả năng đạt được độ chính xác cao và chất lượng nhất quán là rất quan trọng trong sản xuất ô tô.

Hàng không vũ trụ và hàng không: Các ngành công nghiệp hàng không và hàng không yêu cầu các thành phần có dung sai cực kỳ chặt chẽ. Bốn máy cuộn cuộn được sử dụng để sản xuất các bộ phận như phần thân máy bay, thành phần động cơ và cấu trúc cánh. Khả năng chính xác cao của các máy này rất cần thiết để đáp ứng các yêu cầu chất lượng nghiêm ngặt của ngành hàng không vũ trụ.

Vận chuyển đường sắt: Trong việc sản xuất tàu hỏa và xe điện ngầm, bốn máy lăn được sử dụng để tạo thành vỏ cơ thể và các thành phần cấu trúc khác. Khả năng xử lý sản xuất quy mô lớn và duy trì chất lượng cao là rất quan trọng trong ngành này.

Sản xuất thang máy: Để sản xuất xe thang máy và trục, máy cuộn bốn được sử dụng để uốn cong và định hình các tấm kim loại. Các khả năng uốn chính xác đảm bảo phù hợp và hoạt động trơn tru của các thành phần thang máy.

Kỹ thuật cầu: Trong xây dựng cầu, bốn máy cuộn cuộn được sử dụng để chế tạo các thành phần cong và thon của cấu trúc cầu. Khả năng làm việc với các tấm kích thước lớn và đạt được các khúc cua chính xác là rất quan trọng để đảm bảo tính toàn vẹn cấu trúc của cây cầu.

Thiết kế sân vận động và kiến ​​trúc: Trong việc xây dựng các sân vận động và các cấu trúc kiến ​​trúc độc đáo khác, các máy lăn bốn cuộn được sử dụng để tạo ra các yếu tố kim loại cong và hình dạng giúp các tòa nhà này đặc biệt của chúng. Tính linh hoạt của các máy móc cho phép các kiến ​​trúc sư hiện thực hóa các thiết kế sáng tạo của họ.

Sản xuất chung: Bốn - Máy cuộn cuộn cũng được sử dụng rộng rãi trong các quy trình sản xuất chung, chẳng hạn như sản xuất đồ nội thất kim loại, thiết bị công nghiệp và máy móc nông nghiệp. Chúng có thể được sử dụng để tạo ra một loạt các thành phần cong và hình cho các sản phẩm này.

Tóm lại, máy cuộn 4 - là một công cụ công nghiệp rất linh hoạt và hiệu quả, đóng một vai trò quan trọng trong nhiều quy trình sản xuất và chế tạo. Cấu trúc độc đáo, nguyên tắc làm việc và lợi thế của nó làm cho nó trở thành một tài sản thiết yếu trong các ngành công nghiệp có độ chính xác, hiệu quả và tính linh hoạt được yêu cầu.
